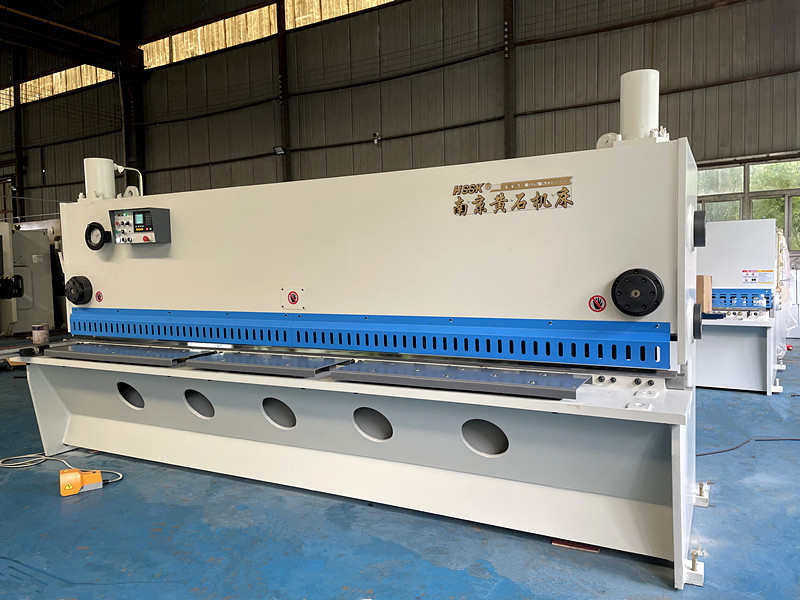

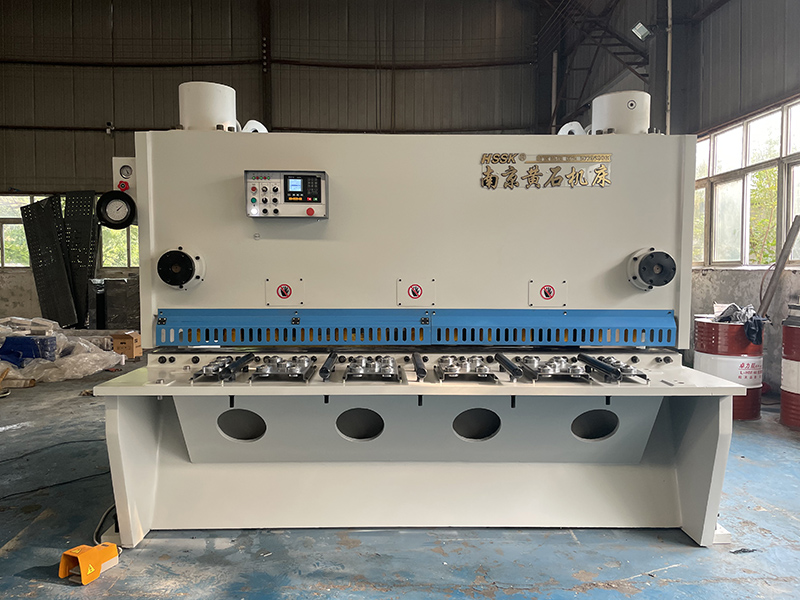

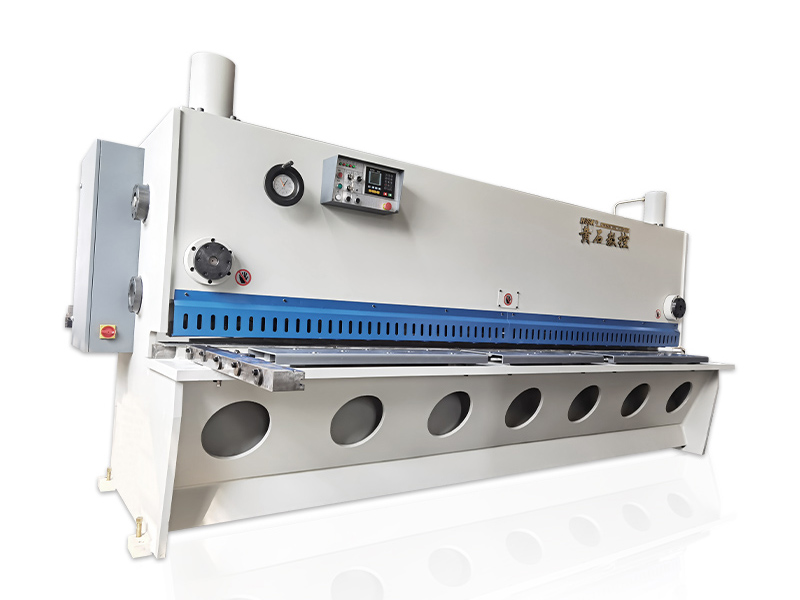

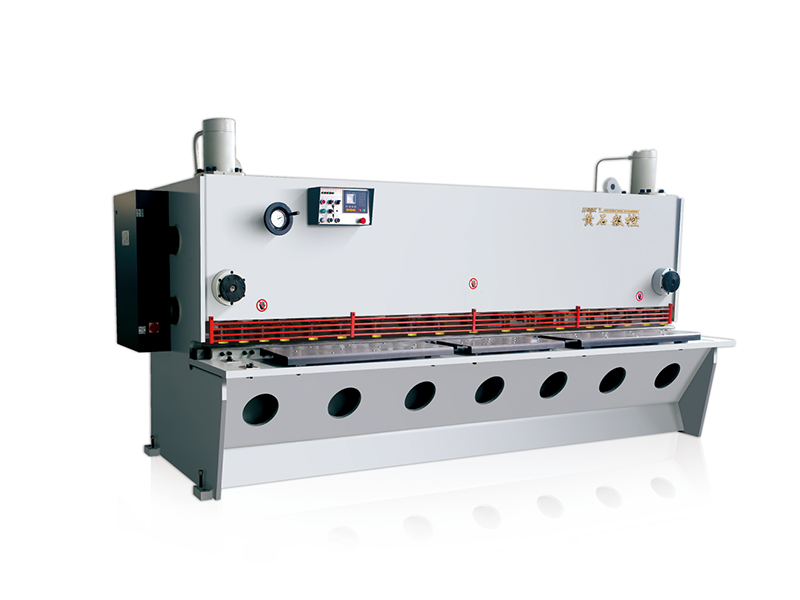

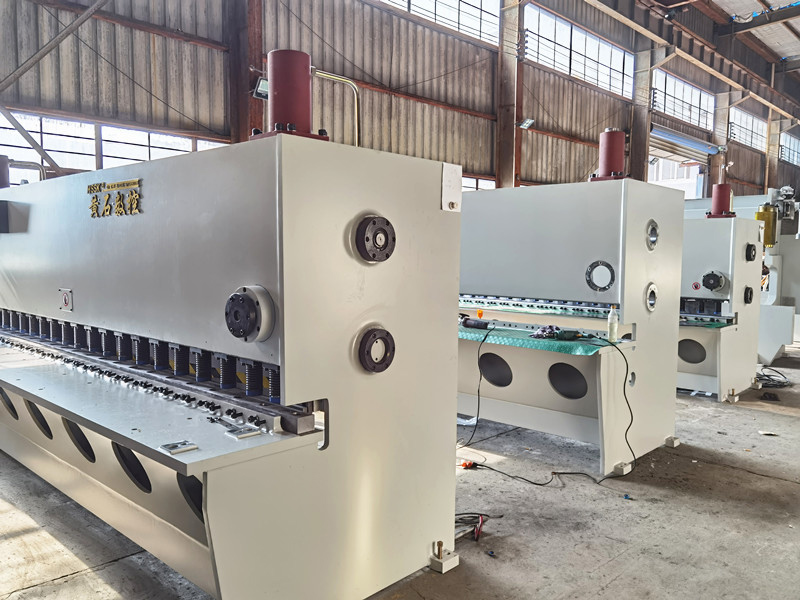

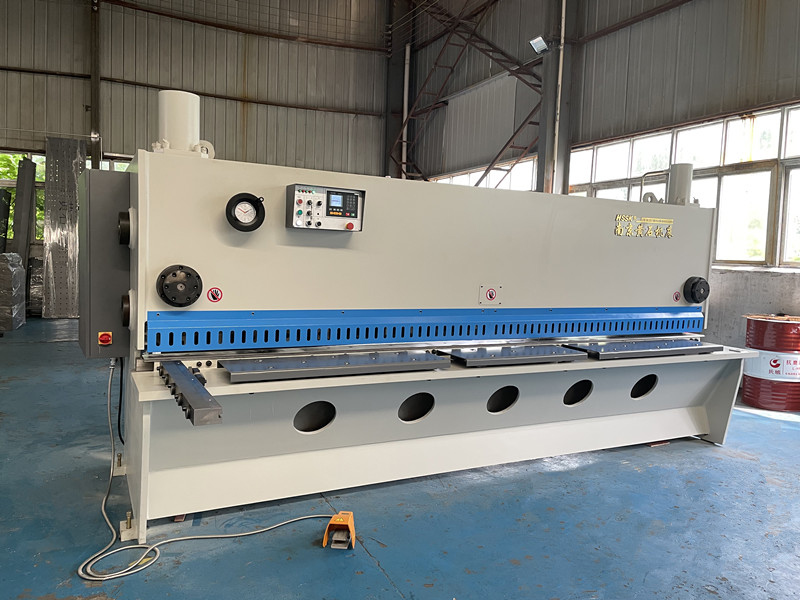

閘式剪板機
閘式剪板機
產品描述
機架采用整體焊接結構。經振動去除應力。
采用三點式支承滾動導航。提高剪切質量。
矩形刀片。四刃均可使用。使用壽命長。
刀片間隙可迅速調整，并有數值顯示。
配有燈光對線裝置。
剪切角可調整。
機動后擋料有數字顯示，準確可靠。
采用欄式安全保護裝置。
技術參數
| 名稱/型號 | 6/2500 | 3/3100 | 6/4000 | 8/2500 | 8/3100 | 8/4000 | 13/2500 | 13/3100 | 3/6200 | 6/6200 | 6/8000 | 8/5000 | 8/6200 | 10/6200 | 10/8000 |
| 最大剪切厚度（45kg/m㎡） | 6 | 6 | 6 | 8 | 8 | 8 | 13 | 13 | 3 | 6 | 6 | 8 | 8 | 10 | 10 |
| 最大剪切寬度 | 2500 | 3100 | 4000 | 2500 | 3100 | 4000 | 2500 | 3100 | 6200 | 6200 | 8000 | 5000 | 6200 | 6200 | 8000 |
| 最大剪切力（Kn) | 200 | 200 | 200 | 275 | 275 | 275 | 580 | 580 | 50 | 200 | 200 | 275 | 275 | 430 | 430 |
| 喉口深度 | - | - | - | 100 | 100 | 100 | 100 | 100 | 30 | 100 | 100 | 100 | 100 | 100 | 100 |
| 剪切角度（°） | 2 | 2 | 2 | 0.5-2 | 0.5-2 | 0.5-2 | 0.5-2.5 | 0.5-2.5 | 0.5-2 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2 |
| 全行程次數（Min-1) | 18 | 15 | 11 | 17 | 15 | 11 | 9 | 8 | 7 | 7 | 7 | 8 | 7 | 7 | 7 |
| 后擋料范圍 | 10-750 | 10-750 | 10-750 | 10-750 | 10-750 | 10-750 | 10-1000 | 10-1000 | 10-750 | 100-1000 | 10-1000 | 10-1000 | 10-1000 | 10-1000 | 10-1000 |
| 壓料缸數量 | 14 | 16 | 22 | 14 | 16 | 22 | 14 | 16 | 32 | 32 | 42 | 26 | 32 | 32 | 42 |
| 油箱容積（L） | 200 | 230 | 250 | 290 | 350 | 400 | 380 | 450 | 200 | 680 | 800 | 600 | 680 | 650 | 850 |
| 主電機功率（Kw） | 7.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 15 | 5.5 | 15 | 22 | 15 | 22 | 30 | 37 |
| 機床長度 | 3000 | 3650 | 4610 | 3200 | 3800 | 4800 | 3300 | 3900 | 2120 | 7100 | 9010 | 5900 | 7100 | 7100 | 9050 |
| 機床寬度 | 1750 | 1750 | 1900 | 1900 | 1900 | 1950 | 2200 | 2200 | 1780 | 2500 | 2300 | 2500 | 2550 | 2300 | 2600 |
| 機床高度 | 2100 | 2100 | 2350 | 2200 | 2200 | 2350 | 2350 | 2350 | 2120 | 2650 | 2800 | 2550 | 2850 | 2900 | 3000 |
