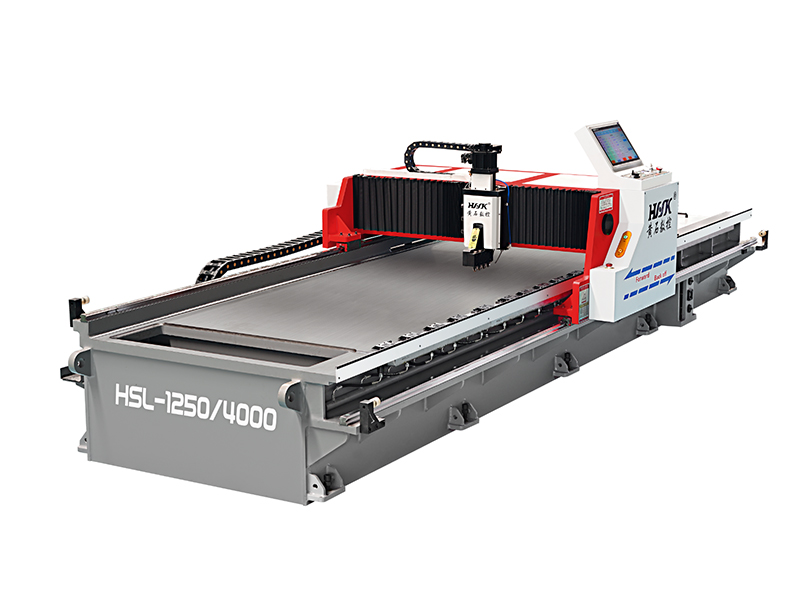

HSL系列數控龍門高速刨槽機
產品描述
本機機座、橫梁均采用框架結構設計，整體剛性好，機身整體熱處理，保證機床長期使用不變形。
本機機座固定不動，齒輪、齒條傳動橫梁移動，移動速度可變頻調整:切削過程平穩高效，切削表面平整光滑。

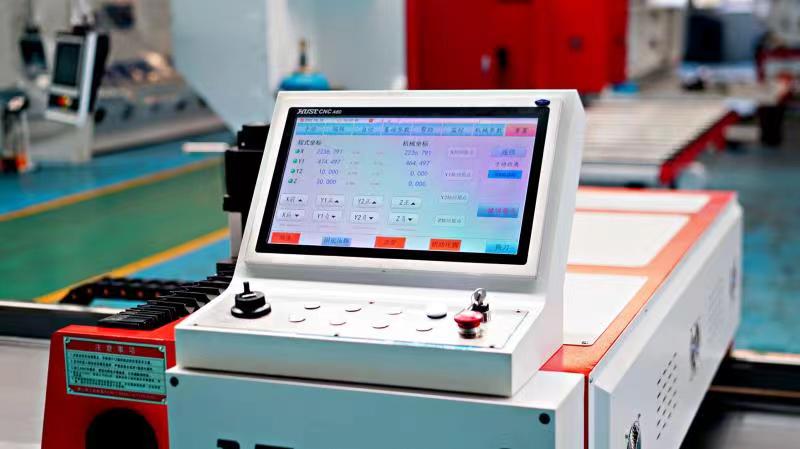

本機為X軸數顯，Y1軸、 Y2 軸、Z軸四軸數控機床，定位精度高，加工范國大。
本機分別設有邊壓料和端田科裝置，目均采用液壓壓緊， 壓料力可調，壓緊可靠。
電機一級傳動采用三角帶傳動，由于三角帶的張伸力減少了急停，急回時的沖擊力。保證了設備的某性運行。延長了設備的使用壽命。
液壓系統增設蓄能器補償，電機問隱工作，可節約能源控制有油遇。
本機具有自創功能。長時間使用后如臺面不平整或有瑕疵，可使用自創功能，使機器煥然一新。
技術參數
| 名稱/型號 | 1250/3200 | 1250/4000 | 1500/4000 | 1250/5000 | 1500/5000 | 1250/6000 | 1500/6000 |
| 開槽板料最大寬度 | 1250 | 1250 | 1500 | 1250 | 1500 | 1250 | 1500 |
| 開槽板料最大長度 | 3200 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 |
| 開槽板料最大厚度（不銹鋼板料平面度小于3mm） | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| 開槽板料最小厚度 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| V型槽距邊最小距離 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 切削速度 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| 刀架左右移動分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 定位精度 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| 刀架上下移動分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 定位精度 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |

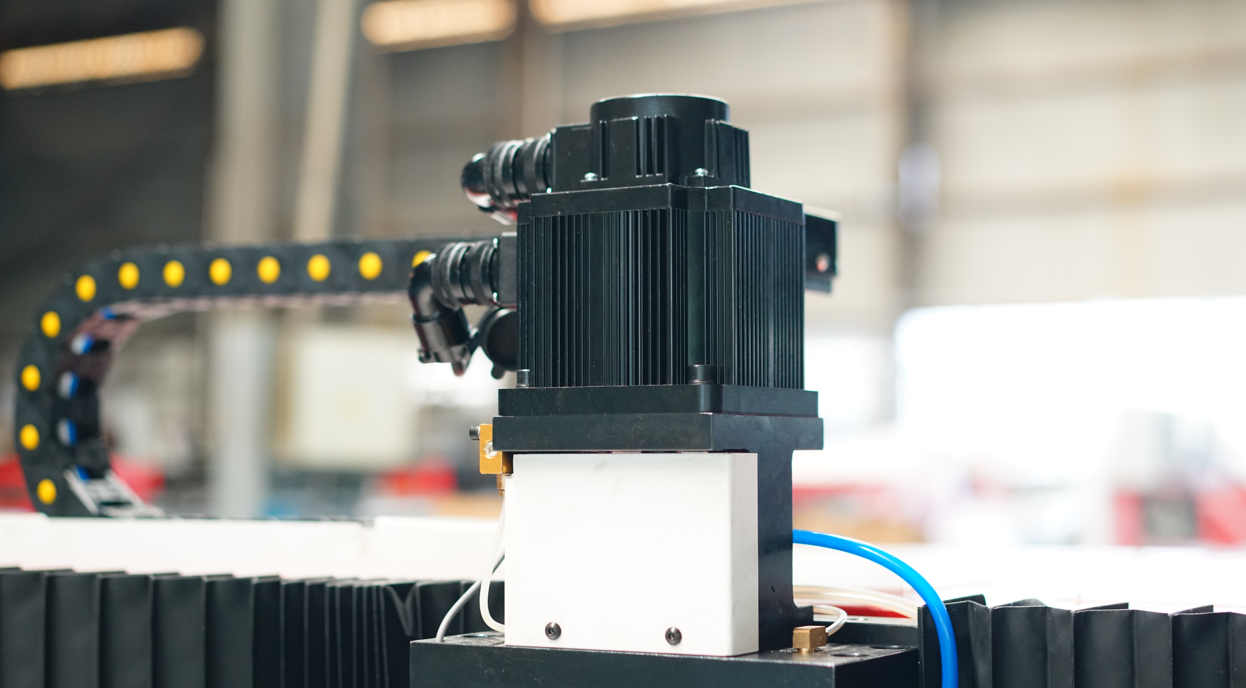

| 主伺服電機功率(Kw） | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 |
| 液壓系統工作壓力(Mpa) | 7—9 | 7—9 | 7—9 | 7—9 | 7—9 | 7—9 | 7—9 |
| 機床尺寸 | 5300*2300*1700 | 6100*2300*1700 | 6100*2600*1700 | 7100*2300*1700 | 7100*2600*1700 | 8100*2300*1700 | 8100*2600*1800 |
