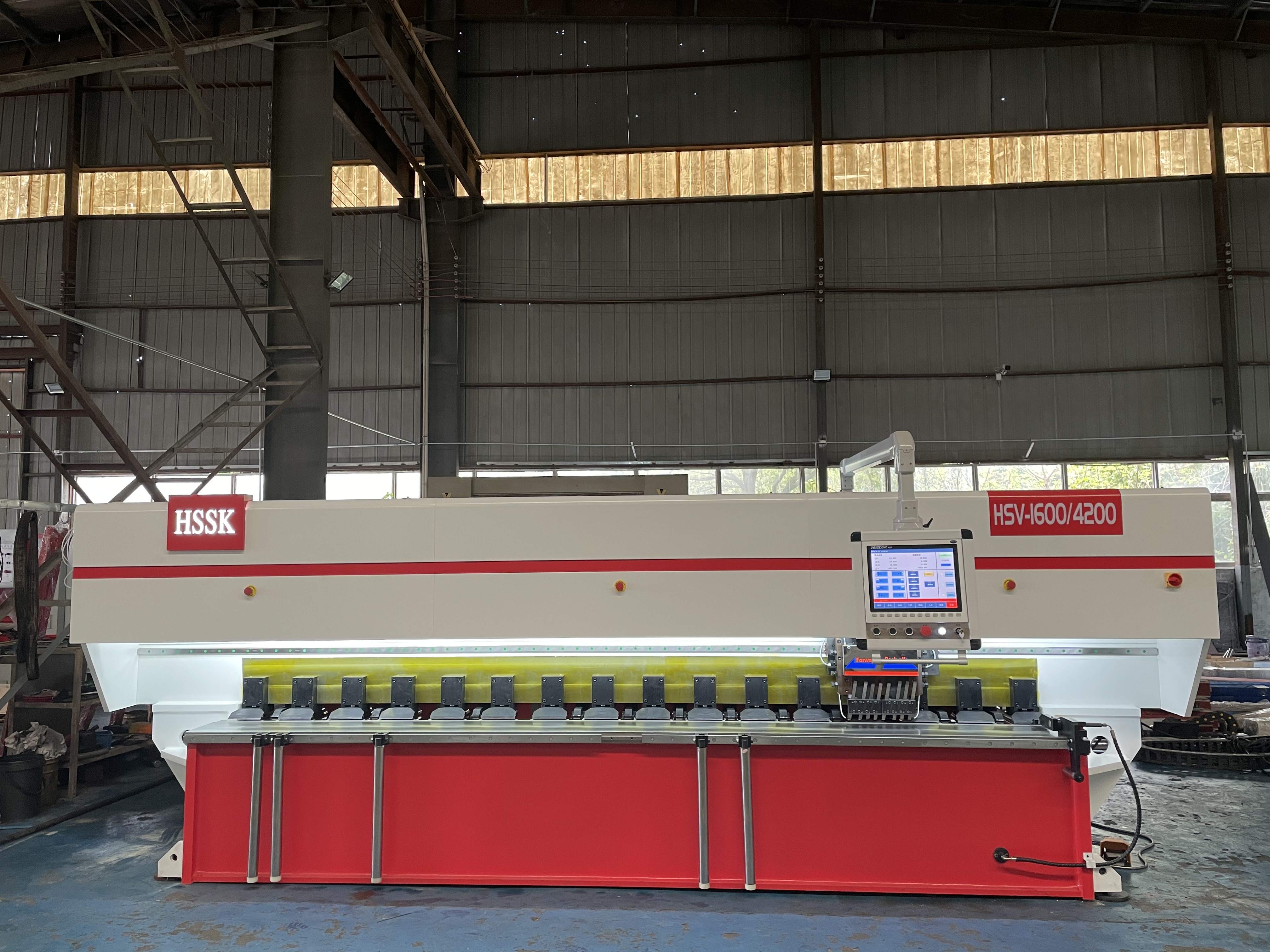

HSV系列數控立式雙軸刨槽機

HSV創槽機是傳統設備的升級產品。它與傳統設備相比，主要特點是重載，高速。高效。本設備采用框架結構設計，高強度螺栓連接，整體剛性好，變形小。本設備橫梁固定不動，工作由送料機構送進工作臺面可更換。保證工作臺面的平面度在土0.03mm以內。本設備采用碳素工具鋼制工作臺，淬火后硬度達到HRC55以上。所以工作臺磨損很小目可以換面，延長了設備的使用壽命。本設備5 6KW大功率同服電機，刀架體同時安裝4把切削刀，最大切削深度1mm.是傳統設備效率的5倍，回程速度也加快5倍。

生產研發

資質榮譽

視頻中心

產品咨詢電話： 025-57269008

獲取報價

相關產品

HSV系列數控立式雙軸刨槽機

產品描述

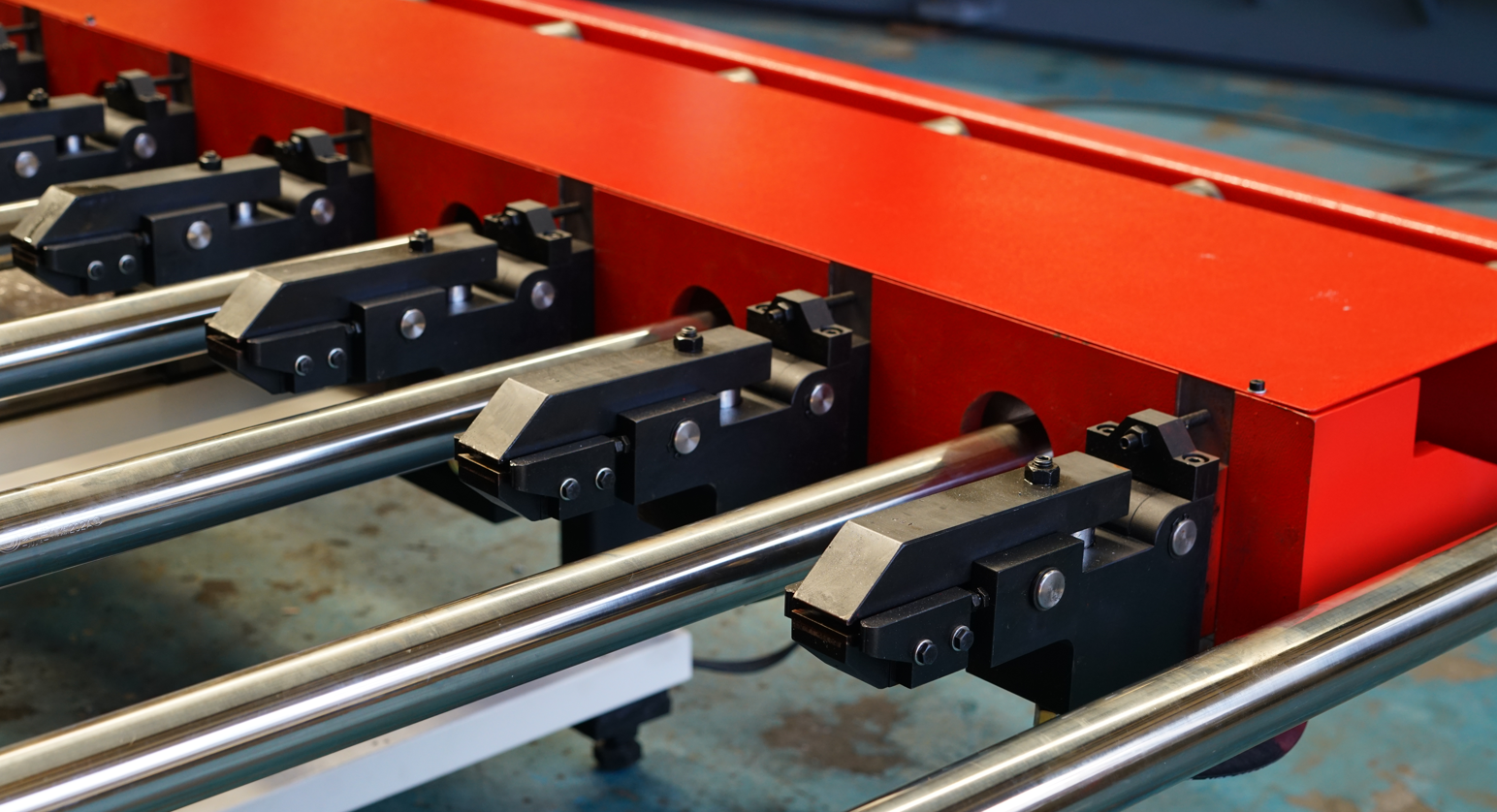

本機機座橫梁均采用箱式結構，經有限元優化設計，全鋼焊接前進行數控銑床加工，充分保證板與板之間沒有縫隙，焊接后經回火爐消除殘余應力，整體剛性好，精度保持性好，使用壽命長。系統采用臺灣億圖觸摸屏系統，操作簡單，自動計算內外徑。刨槽速度可實現無極變速。刨槽尺寸編輯可分為快速輸入和繪圖輸入，快速簡單易懂。本機所用伺服電機采用臺灣億圖伺服電機，精準度高，速度快，刨槽速度一分鐘可達130米，噪聲小。直線導軌選配臺灣上銀或日本THK，滾珠絲桿選配臺灣PMI，并配有自動加油分路器潤滑，確保整機高速運行時的平穩性。液壓部分：采用進口的液壓站和液壓油管，使整個液壓系統及時接收操作系統的信號，確保靈敏度高及油管的經久耐用不漏油。固定壓料部分:采用密集的獨立壓料，可以刨槽各種異型板材。后擋料夾鉗部分：自動進出料，夾鉗整體直線度正負兩個絲，平行度正負3個絲。整機臺面精度誤差正負一個絲，可以刨削五毫米厚的不銹鋼板，刨削力度大，刨削表面平整光滑，沒有刨削的震紋。刨削0.5毫米的不銹鋼線條不會卷板，尺寸精準度好，并可以刨斷金屬板材。壓縮空氣吹料及冷卻系統：既可防止切削廢料劃傷工件表面，又可通過對刀具的冷卻，提高刀具的使用壽命。在機器的壓料系統的同側增加多對吹料系統，大大保證廢料的收集。本機其它部件采用法國，德國，日本的進口產品，品質保證。

技術參數

數控立式刨槽機
名稱/型號	1250/3200	1600/3200	1250/4200	1600/4200	1600/5200	1600/6200
開槽板料最大寬度	1250	1600	1250	1600	1600	1600
開槽板料最大長度	3200	3200	4200	4200	5200	6200
開槽板料最大厚度（不銹鋼板料平面度小于3mm）	4	4	4	4	4	4
開槽板料最小厚度	0.5	0.5	0.5	0.5	0.5	0.5
V型槽距邊最小距離	8—10	8—10	8—10	8—10	8—10	8—10
切削速度	55	55	55	55	55	55
刀架左右移動分辨率	0.001	0.001	0.001	0.001	0.001	0.001
定位精度	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
刀架上下移動分辨率	0.001	0.001	0.001	0.001	0.001	0.001
定位精度	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
主伺服電機功率(Kw）	4	4	4	4	4	4
液壓系統工作壓力(Mpa)	6—8	6—8	6—8	6—8	6—8	6—8
機床尺寸	460027002100	460030002100	560027002100	560030002100	660030002100	760030002100
